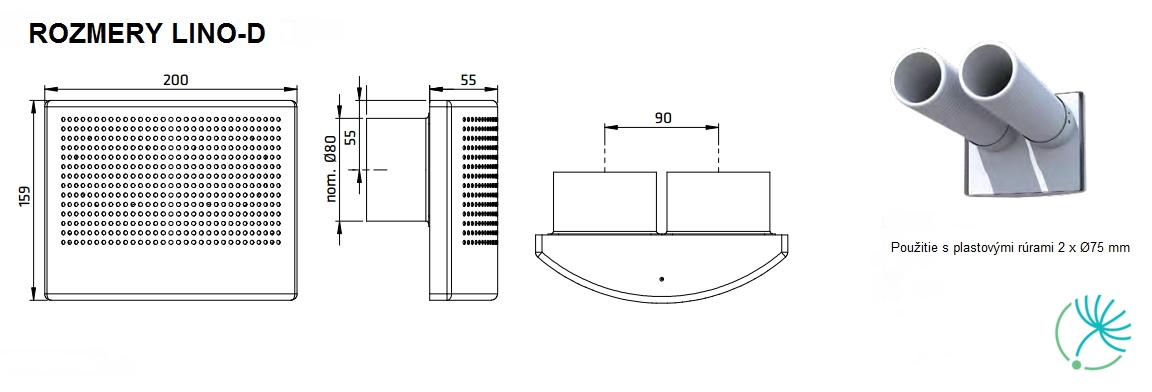

Climecon LINO-D 80 weißes Wand-Zuluftventil

IGK ist ein Ansauggitter aus dem quadratischen verzinkten Stahlblech, das für Die Zu- oder Abluft für die Außenmontage dient.

Das Gitter verfügt über einen Rundanschluss, der die Gummidichtung und auch das Insektenschutzgitter enthält.

TST-250 ist ein runder, Decken-, Zuluftauslass mit dem verstellbaren Schlitz.

Er besteht aus zwei Teilen, aus denen die Frontplatte in verschiedene Positionen eingestellt werden kann, deshalb wird die geforderte Reichweite der Luftströmung erreicht. Die Frontplatte verfügt über die Geräuschisolierung. Der Zuluftauslass enthält einen Schirm aus dem Polyurethanschaum, der für die Einstellung des Luftverteilungsmusters (180°) dient.

Der Zuluftauslass TST dient für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft ΔT = 10K.

Das Material des Zuluftauslasses besteht aus dem weißen verzinkten Stahlblech RAL9003 (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.

IGK ist ein Ansauggitter aus dem quadratischen verzinkten Stahlblech, das für Die Zu- oder Abluft für die Außenmontage dient.

Das Gitter verfügt über einen Rundanschluss, der die Gummidichtung und auch das Insektenschutzgitter enthält.

TST-125 ist ein runder, Decken-, Zuluftauslass mit dem verstellbaren Schlitz.

Er besteht aus zwei Teilen, aus denen die Frontplatte in verschiedene Positionen eingestellt werden kann, deshalb wird die geforderte Reichweite der Luftströmung erreicht. Die Frontplatte verfügt über die Geräuschisolierung. Der Zuluftauslass enthält einen Schirm aus dem Polyurethanschaum, der für die Einstellung des Luftverteilungsmusters (180°) dient.

Der Zuluftauslass TST dient für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft ΔT = 10K.

Das Material des Zuluftauslasses besteht aus dem weißen verzinkten Stahlblech RAL9003 (Glanz 30 %).

Montage
TST wird direkt an das Rundrohr gesteckt. Wenn das Ventil in den Anschlusskasten PER gesteckt ist, soll vor dem Kasten ein gerades Rohrstück legt. Das Rohr muss viermal länger sein als sein Durchmesser.

Balance-E ist ein rundes Abluftventil mit dem aerodynamischen Ventilkegel. Das Ventil wird durch gute Werte hinsichtlich des Geräuschpegels, Druckverlusts und Luftvolumenstroms gekennzeichnet. Das Ventil wird in das Montagerahmen oder direkt an das Rundrohr eingebaut und ist für die Wand- oder Deckenmontage geeignet.

Balance-E wird aus dem recyclingfähigen Polypropylen hergestellt und ist temperaturbeständig bis +100 °C. Dieses Material ist beständig auch gegen die Mehrheit von Chemikalien in geringen Konzentrationen. Das Ventil wird in weißer Ausführung RAL9003 geliefert.

Der verstellbare Kegel wird im Uhrzeigersinn oder gegen Uhrzeigersinn geschraubt, dass sich ein paar Millimeter dicker Schlitz für die Erzielung des geforderten Luftvolumenstroms geschafft wird.

KONIKA 200 ist ein selbstständiger runder Deckenauslass, der aus dem verzinkten Stahlblech hergestellt wird und für die Zu- oder Abluft dient. Der Auslass ist weiß (RAL 9003 ) und ist die passende Wahl in die Verwaltungsräume oder Geschäftsräume.

Verfügbar in den Durchmessern ø160, ø200, ø250 und ø315 mm.

Zum Bestandteil der Lieferung gehört auch die Konsole für die Fixierung an das Rundrohr Konika Bar. Es ist empfohlen, den Luftauslass zusammen mit einem Anschlusskasten THOR zu montieren, der für die Einstellung des genauen Luftvolumenstroms dient. Er ist für die Deckenmontage bestimmt. Der Deckenauslass kann direkt an das Rohr (ø160-315) angeschlossen werden.

Der Deckenauslass verteilt kalte oder warme Luft. Dank der hohen Induktion kann die maximale Temperaturdifferenz der Zu- und Innenluft bis ΔT=12K betragen.

Montage
Für den guten Lauf ist es nötig, vor den Anschlusskasten THOR ein gerades Stück des Rohrs, dessen Länge viermal länger als sein Durchmesser ist, und zwischen dem Kasten und Luftauslass ein gerades Rohr (Länge=1 x Rohrdurchmesser) einzubauen. Konika wird an das Rundrohr mithilfe von einem Bajonettverschluss Konika Bar befestigt, der zunächst an das Rohr befestigt wird und zuletzt der Auslass angesteckt und mit der Schraube befestigt wird.

CAP-C-200 ist ein Decken-, Zuluft/Abluft-, Düsendurchlass, der für die Sichtmontage bestimmt ist. Der Düsendurchlass verfügt über den Anschlusskasten mit der Geräuschisolierung (Seitenanschluss). Jede Düse kann selbstständig unter beliebigen Winkel (360°) eingestellt werden. Der Luftauslass eignet sich für die Räume ohne Zwischendecke.

Der Luftauslass CAP-C besteht aus der Frontplatte mit den Düsen und aus einem Anschlusskasten mit der Geräuschisolierung, der über die Klappe und den Anschlussflansch mit der Gummidichtung verfügt. Die Breite des Seitenschlitzes kann im Bereich von 0 bis 20 mm eingestellt werden und damit der Luftvolumenstrom kann erhöht werden. Es ist möglich, das beliebige Luftverteilungsmuster ohne die Erhöhung vom Geräuschpegel, Druckverlust oder die Änderung des Luftvolumenstroms zu schaffen, weil jede Düse selbstständig unter beliebigen Winkel eingestellt werden kann.

CAP-C verteilt die Kalt- oder Warmluft ohne das Auslösen des Luftzugs (VAV). Die maximale Temperaturdifferenz bei der Zuluft von abgekühlter Luft beträgt ΔT=12K.

Das Material des Luftauslasses und Anschlusskastens besteht aus dem weißen verzinkten Stahlblech RAL 9003. Die Düsen bestehen aus dem recyclingfähigen ABS Kunststoff.

Montage
Die Montage wird durch das Aufhängen oder durch die Befestigung gerade in die Decke ausgeübt.

EFF ist ein Abluftventil geeignet für die Decken- oder Wandmontage. Mithilfe der Gegenmutter kann die verstellbare Zentralscheibe befestigt werden, dank welcher der Luftdruck und damit auch der Luftvolumenstrom geregelt werden können.

Das Ventil wird aus dem verzinkten Stahlblech hergestellt. Der Standardfarbton ist weiß RAL9003. Die Größe von EFF 160 kann auch für die Anbindung an das Rohr mit dem Durchmesser ø150 verwendet werden.

Das Ventil kann mithilfe des Montagerahmens RFU/RFP oder direkt an das Spirorohr eingebaut werden.

Rundes Zuluftventil TFFC RAL9003 mit der einstellbaren Zentralscheibe mit der Fixationsmöglichkeit der Position mithilfe von der Gegenmutter. Es ist möglich, den Gesamtdruck und damit auch den Luftvolumenstrom stufenlos einzustellen.

Zum Bestandteil der Packung von Ventilen TFFC gehört auch das Montagerahmen.

Die Ventile sollten nur für die Zuluft angewendet werden.

TFF ist ein rundes Zuluftventil geeignet für die Deckenmontage. Es besteht aus der Einströmdüse und einer Zentralscheibe, die mit dem schalldämmenden Material beschichtet ist.

Die TFF Ventile werden aus dem verzinkten Stahlblech mit dem Anstrich RAL 9010-80 hergestellt.

Dank ihren technischen Eigenschaften verfügen die Ventile über breite Anwendungsmöglichkeiten. Die Reichweite und der Druckverlust können durch das Drehen der Zentralscheibe reguliert werden.

Das Ventil TFF eignet sich auch für die Verteilung der Kaltluft mit der maximalen Temperaturdifferenz bei der Zuluft der gekühlten Luft ΔT = 10K.

TFF wird mithilfe der Federn einfach entweder in das Montagerahmen RFU oder direkt an das Rohr befestigt werden.

Der Wandauslass BOR-S wird aus dem verzinkten Stahlblech hergestellt und ist weiß pulverbeschichtet (RAL 9003, Glanz 30 %). Innen des Wandauslasses befindet sich der platte Einstellmechanismus (9 feststellbare Positionen) für die Einstellung des Luftvolumenstroms.

Dank seinem zeitlosen Design eignet sich der Wandauslass nicht nur für die Residenzprojekte aber auch für Büros, Hotels usw. Der Luftauslass sichert die Zufuhr der frischen Luft ohne die Entstehung von Geräusch und unangenehmem Luftzug. Die aus dem Luftauslass ausgelassene Luft schafft der sog. Coanda-Effekt. Dieser Effekt verhindert der Ablenkung des Luftstroms von der Decke in die Aufenthaltszone, bevor die annehmbare Temperatur erzielt wird. Max. Temperaturdifferenz ΔT ist 10K. Für die Erzielung des Coanda-Effekts muss der Abstand zwischen dem BOR-S und der Decke max. 30 cm groß sein.

BOR-S eignet sich auch für die Systeme mit dem variablen Luftvolumenstrom (VAV), weil das Luftverteilungsmuster in ganzem Umfang des Luftstroms wohl erhaltet wird.  Er kann auch für die Zu- und Abluft verwendet werden.

Der Wandauslass ist mit dem Einstellmechanismus für die Einstellung des Luftvolumenstroms ausgestattet. Dieser Mechanismus ist von außen erreichbar und wird bei einem bewegenden Halter gesteuert, der sich in einer Nute bewegt. Die Nute wird auf dem Körper des Luftauslasses platziert. Auf der Kante befindet sich auch das Loch für die Ablesung des Druckverlustes. Wenn der K-Faktor und Δp_d  bekannt sind, kann der genaue Luftvolumenstrom durch den Luftauslass festgestellt werden.

Dieser Wandauslass wird gerade an das Rundrohr installiert und verfügt über den Anschlussstutzen mit der Gummidichtung. Auf dem Körper des Wandauslasses befinden sich vier Löcher, die für die Befestigung an die Wand mithilfe von Schrauben dienen. Für die genaue Befestigung an die Wand soll die Frontplatte durch einfaches Ziehen nach außen demontiert werden.

Der Wandauslass muss so befestigt werden, um sich die Konsole des Einstellmechanismus in der horizontalen Lage zu befinden. Der Halter des Einstellmechanismus sollte aufwärts gerichtet werden, um der Halter nach der Beendigung der Installation hinter die Frontplatte versteckt zu bleiben.

Der Wandauslass BOR-R wird aus dem verzinkten Stahlblech hergestellt und ist weiß pulverbeschichtet (RAL 9003, Glanz 30 %). Innen des Wandauslasses befindet sich der platte Einstellmechanismus (9 feststellbare Positionen) für die Einstellung des Luftvolumenstroms.

Dank seinem zeitlosen Design eignet sich der Wandauslass nicht nur für die Residenzprojekte aber auch für Büros, Hotels usw. Der Luftauslass sichert die Zufuhr der frischen Luft ohne die Entstehung von Geräusch und unangenehmem Luftzug. Die aus dem Luftauslass ausgelassene Luft schafft der sog. Coanda-Effekt. Dieser Effekt verhindert der Ablenkung des Luftstroms von der Decke in die Aufenthaltszone, bevor die annehmbare Temperatur erzielt wird. Max. Temperaturdifferenz ΔT ist 10K. Für die Erzielung des Coanda-Effekts muss der Abstand zwischen dem BOR-R und der Decke max. 30 cm groß sein.

BOR-R eignet sich auch für die Systeme mit dem variablen Luftvolumenstrom (VAV), weil das Luftverteilungsmuster in ganzem Umfang des Luftstroms wohl erhaltet wird.  Er kann auch für die Zu- und Abluft verwendet werden.

Der Wandauslass ist mit dem Einstellmechanismus für die Einstellung des Luftvolumenstroms ausgestattet. Dieser Mechanismus ist von außen erreichbar und wird bei einem bewegenden Halter gesteuert, der sich in einer Nute bewegt. Die Nute wird auf dem Körper des Luftauslasses platziert. Auf der Kante befindet sich auch das Loch für die Ablesung des Druckverlustes. Wenn der K-Faktor und Δp_d  bekannt sind, kann der genaue Luftvolumenstrom durch den Luftauslass festgestellt werden.

Dieser Wandauslass wird gerade an das Rundrohr installiert und verfügt über den Anschlussstutzen mit der Gummidichtung. Auf dem Körper des Wandauslasses befinden sich vier Löcher, die für die Befestigung an die Wand mithilfe von Schrauben dienen. Für die genaue Befestigung an die Wand soll die Frontplatte durch einfaches Ziehen nach außen demontiert werden.

Der Wandauslass muss so befestigt werden, um sich die Konsole des Einstellmechanismus in der horizontalen Lage zu befinden. Der Halter des Einstellmechanismus sollte aufwärts gerichtet werden, um der Halter nach der Beendigung der Installation hinter die Frontplatte versteckt zu bleiben.
